CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HÓA D&P VIỆT NAM

  • Tự Động Hoá
  • Máy Tự Động
  • Giải Ngố
  • Thị Trường
  • Tổng Hợp
  • Toplist

Xử lý bề mặt nhôm, hợp kim nhôm, kim loại sắt thép, đồng và hợp kim đồng

Tháng Hai 2, 2023 by D&P VIỆT NAM Leave a Comment

xu-ly-be-mat-nhom-va-hop-kim-nhom9

XỬ LÝ BỀ MẶT NHÔM VÀ HỢP KIM NHÔM

Để được lớp mạ bám chắc trên nhôm và hợp kim nhôm, cần dùng các biện pháp sau:

– Tẩy đi lớp màng ôxi hóa tự nhiên, đề phòng màng ôxi hóa mới sinh ra trước khi mạ.
– Trên nhôm và hợp kim nhôm tạo nên màng oxi hóa nhân công có cấu tạo đặc biệt, nâng cao độ bám chắc lớp mạ.
– Phối hợp xử lý trước thích hợp, mạ trực tiếp trong dung dịch đặc biệt, nếu như chi tiết không xảy ra phản ứng trao đổi, cũng được lớp mạ bám chắc tốt. Nhôm và hợp kim nhôm có nhiều loại, xử lý nhiệt luyện khác nhau, rất khó tìm được phương pháp xứ lý trước chung nhất.

1. Tẩy dầu hóa học

a. Tẩy dầu trong dung môi hữu cư

Trên bề mặt nhôm và hợp kim nhôm có nhiều dầu mỡ, cần phải tiến hành tẩy trong dung môi hữu cơ như xăng, dầu hỏa, tricloetylen.

b. Tẩy dầu hóa học và tẩy dầu điện hóa

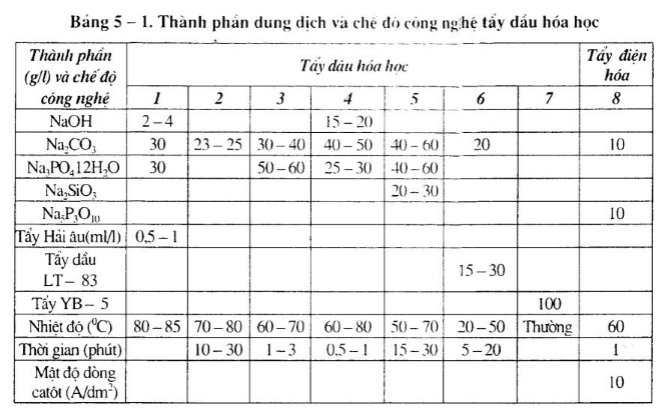

Thành phần dung dịch và chế độ công nghệ tẩy dầu hóa học và tẩy dầu điện hóa nhôm và hợp kim nhôm xem bảng 5 – l.

xu-ly-be-mat-nhom-va-hop-kim-nhom1

2. Xử lý ăn mòn

a. Ăn mòn kiềm

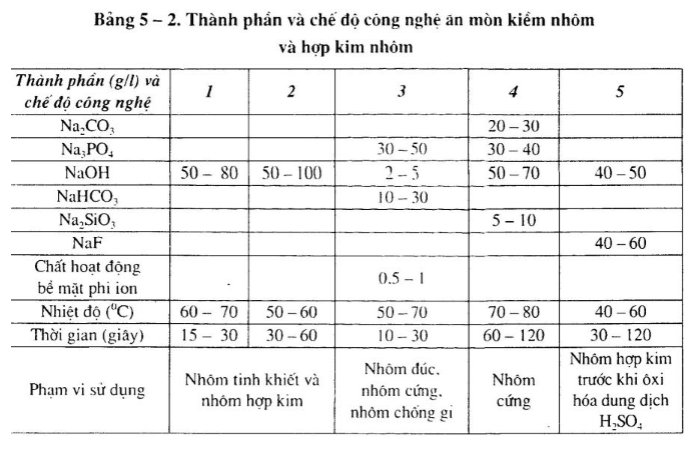

– Ăn mòn kiềm có thể tẩy đi lớp màng ôxi hoá tự nhiên và làm thô bề mặt, nâng cao độ bám chắc. Thành phần và chế độ công nghệ ăn mòn kiểm xem bảng 5-2.

xu-ly-be-mat-nhom-va-hop-kim-nhom2

b. Ăn mòn axit

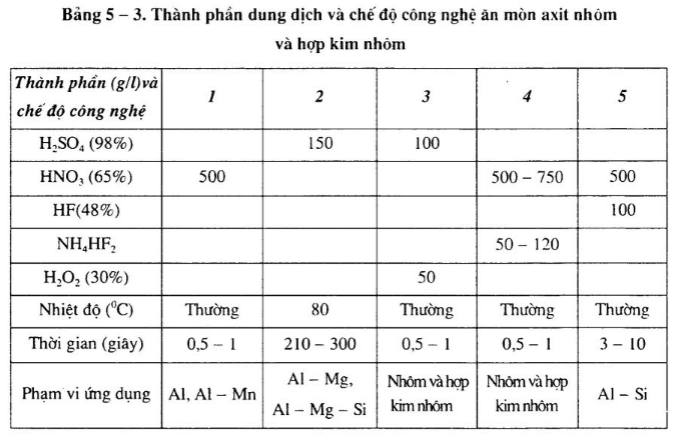

– Khi tẩy kiềm và ăn mòn kiềm, những kim loại như Fe, Mn, Cu, Mg, Si… không hòa tan trong kiềm, còn lưu lại trên bề mặt nhôm. Ăn mòn axit có thê tẩy đi lớp mùn ăn mòn trên bề mặt, làm bóng bề mặt. Thành phần dung dịch ăn mòn a.xit và chế độ công nghệ xem bảng 5-3.

xu-ly-be-mat-nhom-va-hop-kim-nhom3

3. Xử lý trung gian

– Để được lớp mạ bám chắc tốt, căn cứ vào các lớp mạ khác nhau trên bể mặt nhôm đã làm sạch, tiến hành thấm kẽm, thấm hợp kim, ôxi hóa dung dịch HỊP04 hoặc ăn mòn trong dung dịch HC1.

a. Thấm kẽm

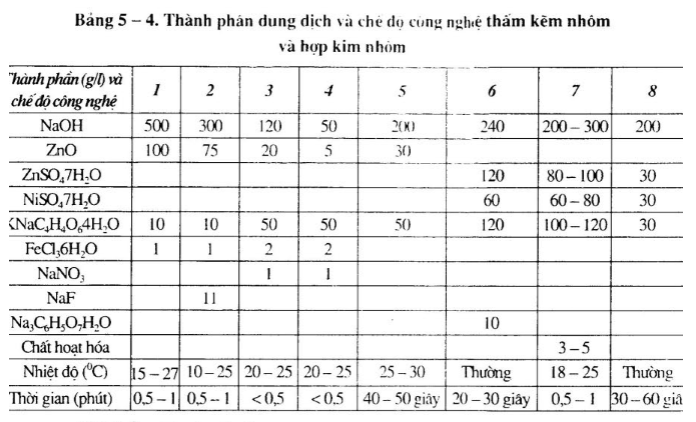

– Khi cho sản phẩm vào trong dung dịch muối kẽm, không những tẩy đi lớp màng ôxi hóa trên bề mật, mà còn tạo ra lớp kẽm trao đổi, lớp kẽm này mịn, bám chắc tốt. Thành phần dung dịch và chế độ công nghệ thấm kẽm xem bảng 5 – 4.

– Thấm kẽm lần một, lớp mạ kẽm thô, nhiều lỗ, độ bám chắc không tốt, vì thế phái hòa tan hoàn toàn lớp mạ trong dung dịch HNO, 500 ml/l, sau đó thấm kẽm lần hai, lớp mạ kẽm thu được bóng, mịn, thấm kẽm hai lần tiến hành trong cùng một bể.
và hợp kim nhôm

xu-ly-be-mat-nhom-va-hop-kim-nhom4

b. Thấm kim loại nặng

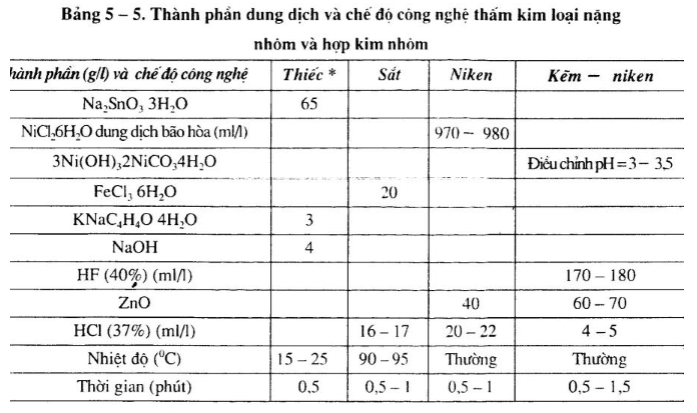

– Kẽm là lớp mạ anôt. Trong mòi trường ăn mòn ẩm ướt, lớp mạ kẽm ăn mòn theo chiều ngang. Cuối cùng, lớp mạ bị bong ra. Để tránh hiện tượng này, có thể thấm kim loại nặng. Thành phần và chế độ thấm kim loại nặng xem bảng 5-5.

xu-ly-be-mat-nhom-va-hop-kim-nhom5

c. Phương pháp pha chế dung dịch thấm kẽm – niken

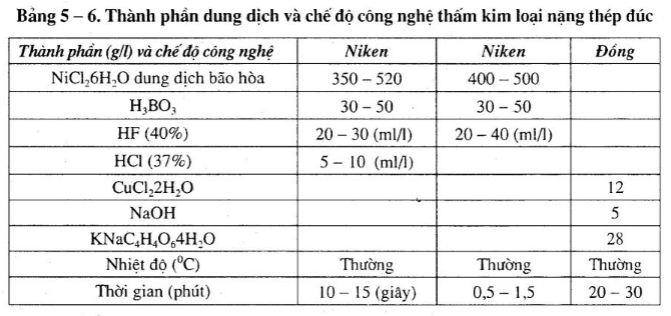

– Trong bể chất dẻo, cho vào dung dịch HF. Sau đó, cho H3BO3 vào, khuấy đểu cho đến khi tan hoàn toàn, vừa khuấy vừa cho ZnO ờ dạng bột nhão. Sau khi hòa tan, điều chỉnh pH = 3 – 3,5 bằng cách cho Ni (OH)T 2NiCO3 4H20, cho nước đến mức quy định. Khi thấm kẽm đúc, độ bám chắc lớp mạ không tốt, vì thế dùng công nghệ thấm kim loại nặng. Thành phần dung dịch và chế độ công nghệ thấm kim loại nặng thép đúc xem bảng 5-6.

xu-ly-be-mat-nhom-va-hop-kim-nhom6

d. Ôxi hóa trong dung dịch H3PO4

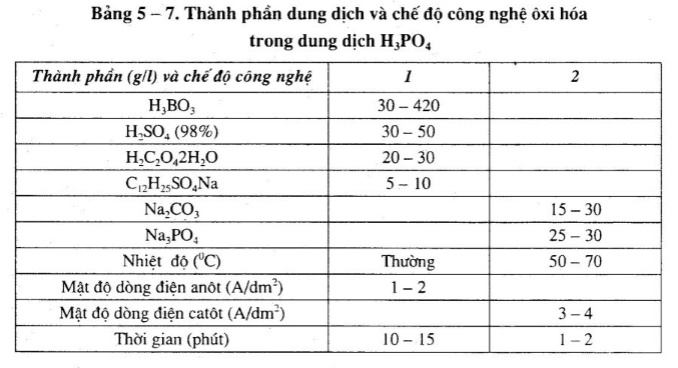

– Phương pháp này tạo thành màng ôxi hóa có nhiều lỗ, ngăn cản kết tủa tiếp xúc của kim loại trong bể mạ, nâng cao độ bám chắc lớp mạ. Phương pháp này không thích hợp với nhôm tinh khiết, nhôm đúc, chi tiết có hình dáng phức tạp. Thành phần dung dịch và chế độ công nghệ ôxi hóa trong dung dịch H3P04 xem bảng 5-7.

xu-ly-be-mat-nhom-va-hop-kim-nhom7

e. Mạ lót trước

Để đảm bào lớp mạ bám chác với kim loại nến cán phái tiến hành mạ lót trước. Thông thường có mấy loại lớp mạ như sau:

– Mạ hóa học ni ken

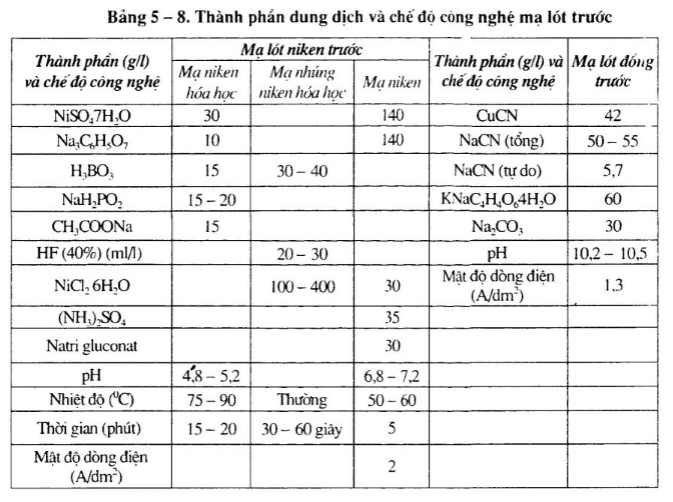

Mạ hóa học niken thích hợp với hợp kim đúc. Chi tiết hợp kim đúc sau khi xứ lý làm sạch, dùng phương pháp mạ niken hóa học đế được lớp mạ bám chắc. Thành phần dung dịch và chế độ công nghệ mạ nhôm đúc xem bảng 5 – 8.

– Mạ ni ken

Tiến hành mạ niken trong dung dịch trung tính. Thành phần và chế độ công nghệ mạ niken xem bảng 5 – 8. Sau khi mạ niken, có thể mạ trực tiếp các loại mạ khác.

– Mạ nhúng niken hóa học

Mạ nhúng niken dùng cho hợp kim nhôm – silic. Hợp kim nhôm hàm lượng silic cao hơn 13% khống thể dùng phương pháp nhúng kẽm mà phải dùng phương pháp nhúng niken để được lớp mạ bám chắc tốt. Thành phần và chế độ công nghệ mạ nhúng niken hóa học xem bảng 5-8.

– Mạ lót đồng

Mạ lót đổng có thể tiến hành trong dung dịch piro phôttphat hoặc trong dung dịch mạ đồng xianua xem bảng 5-8.

xu-ly-be-mat-nhom-va-hop-kim-nhom8

– Sau khi mạ niken hóa học, có thể trực tiếp mạ các kim loại khác, nhung trước khi mạ, cần phải hoạt hóa trong dung dịch HC1 : H:0 là 1 : 1, nếu không sẽ gây ra hiện tượng phân tầng.
– Mạ lót đồng, mật độ dòng điện ban đầu lớn 2,6 A/dm thời gian 2 phút. Sau đó, mạ ờ nhiệt độ thường 1,3 A/dnr, thời gian 3 -10 phút.
– Nhôm và hợp kim nhôm sau khi mạ crôm cứng, mạ kẽm, đồng kẽm. Sau khi nhúng kẽm không cần mạ lót, nhưng khi đưa vào bể mạ phải có điện.

Cách xử lý kim loại sắt thép, đồng và hợp kim đồng

cache-xu-ly-be-mat-kim-loai1                           cache-xu-ly-be-mat-kim-loai-dong1

1. Xiêu thanh BỀ MẶT SẠNG TÂÉP TH TH

a. Phần còn lại của chúng tôi Có thể có trong khi bạn có thể tham gia vào. Làm chi giơ làm giòn làm hyđrô, không cầu mèo.

b. Sức mạnh của nó, khi bạn cảm thấy vui vẻ, vui vẻ, thoải mái, vui vẻ, thoải mái, vui vẻ, thoải mái, vui vẻ, thoải mái. trẻ con Khi không có lựa chọn, có thể ở trong khoảng 180 – 200 ° c, khi có thời gian trên 3 chiều.

c. Làm thế nào để có thể sử dụng và chăm sóc và kết hợp với nhau. Hy chi thái âm nam tính và cường điệu

d. Sau đó là tính cách, sau đó là mối quan hệ sau khi có sự khác biệt, có tài năng, có thể, đó là sự lựa chọn , Từ NaOH 50 – 100 g / 1, H2OỊ 5 – 15 g / 1, nhiệt độ bình thường.

e. Chi chiều sau khi bị phạt bằng cách sử dụng công nghệ Thành phần dữ liệu và dữ liệu là HCI, H2S04 50-100 ml / 1, thời gian, 0,5 phút 2 – 2 lần.

2.X hạ Đông B LÝ Mần

Vô lý khi được thiết kế và kết hợp kim

– Tẩy đồng và tổng kim và không có gì khác nhau.
– Tẩy đồng và tổng kim đồng có ít mùn, không phải là gì.

>> Tổng hợp kim Cu – Sn – Cu – Sn – Be, có nghĩa là kim lý và kim

a. Văn phòng

Giống như các kim loại khác, nếu bé mặt chi tiết có nhiều dầu mỡ hoặc thuốc đánh bóng, cần phái tiến hành tẩy dầu. Những chi tiết cần mạ cục bộ, tiến hành xử lý cách diện những chỗ không cần mạ. Thành phần và chế độ công nghệ lấy dầu.

b. Tẩy gỉ

Khi bề mặt đồng có lớp ôxit và gỉ cần phái tiến hành tây gi, tiến hành tẩy gi đổng  Hợp kim Cu – Zn – Pb, khi tẩy trong dung dịch H2S04 sẽ sinh thành kết tủa PbS04 làm cho lớp mạ có nhiều lỗ hoặc bong ra. Vì vậy, khi tái hợp kim Cu – Zn – Pb cần táy trong dung dịch HN03 hoặc HBF4, nhiệt độ thường.

c. Tẩy nhẹ

Ngoài hợp kim Cu – Zn – Pb, táy nhẹ đồng và hợp kim đồng đều dùng dung dịch HBF4 20 – 50 ml/l hoặc HNO, 100 – 200 ml/l. ở nhiệt độ thường. Nếu mạ trong dung dịch flo – borat, đồng và hợp kim đồng, có thể tẩy nhẹ trong dung dịch HBF4 80 – 100 ml/l, không cần rứa nước, đưa trực tiếp vào bể mạ.

d. Trung hòa

Sau đó là một trong những thứ khác nhau, đó là một trong những thứ khác nhau.

  • Share on Facebook
  • Tweet on Twitter
  • Share on LinkedIn

Bài viết liên quan

Cách hàn cell pin chi tiết, dễ thực hiện! Top 5 máy hàn cell pin tốt nhất hiện nay!
Hướng Dẫn Cách Hàn Sắt Đúng Kỹ Thuật Không Bị Thủng
Bỏ Túi Cách Hàn Thiếc Đơn Giản Và Những Lưu Ý Khi Hàn Thiếc

Filed Under: Cơ Khí Chế Tạo

Bài viết trước: « Kiểm tra độ đồng tâm, độ đồng trục và độ đảo
Bài viết tiếp theo: Phân loại đồng và hợp kim đồng »

Trả lời Hủy

Email của bạn sẽ không được hiển thị công khai. Các trường bắt buộc được đánh dấu *

Primary Sidebar

Bài Viết Mới Nhất

  • Công Nghiệp Nhẹ Là Gì? Tổng Hợp 8 Ngành Công Nghiệp Nhẹ Tại Việt Nam
  • Công Nghiệp Hỗ Trợ Là Gì? Top 3 Ngành Công Nghiệp Hỗ Trợ Phổ Biến
  • Công Nghiệp Bán Dẫn Là Gì? Tiềm Năng, Thách Thức Của Công Nghiệp Bán Dẫn
  • Cách sửa máy lọc không khí cắm nhầm điện tại nhà đơn giản dễ nhất
  • Cách hàn điện đúng chuẩn nhất! Làm sao để hàn điện không bị đau mắt?
  • Cách hàn mig như thế nào là chuẩn nhất? Lưu ý khi dùng máy hàn mig?
  • Cách hàn Tig thông dụng nhất hiện nay? Hàn Tig với que bù sao cho đẹp?
  • Cách hàn ống nhiệt là gì? Hướng dẫn hàn ống nhiệt chi tiết nhất!
  • Cách hàn cell pin chi tiết, dễ thực hiện! Top 5 máy hàn cell pin tốt nhất hiện nay!
  • Cao su nhân tạo là gì? Cao su nhân tạo được chế biến từ đâu?
  • Công nghệ chế tạo phôi là gì? Hiện nay có những phương pháp chế tạo phôi nào?
  • Công nghệ 5.0 là gì? Ứng dụng công nghệ này trong cuộc sống như thế nào?
  • Bản vẽ lắp là gì? Trình tự đọc bản vẽ lắp gồm mấy bước?
  • Người Máy Công Nghiệp Là Gì? 5+ Công Dụng Tuyệt Vời Của Người Máy Công Nghiệp
  • Vệ Sinh Công Nghiệp Là Gì? Top 5 Hạng Mục Vệ Sinh Công Nghiệp Phổ Biến

Danh Mục Bài Viết

  • Cơ Khí Chế Tạo
  • Điện Gia Dụng
  • Giải Ngố
  • Mã Lỗi
  • Máy Tự Động
  • Thị Trường
  • Tổng Hợp
  • Toplist
  • Tự Động Hoá

Footer

Bài Viết Mới Nhất

  • Công Nghiệp Nhẹ Là Gì? Tổng Hợp 8 Ngành Công Nghiệp Nhẹ Tại Việt Nam
  • Công Nghiệp Hỗ Trợ Là Gì? Top 3 Ngành Công Nghiệp Hỗ Trợ Phổ Biến
  • Công Nghiệp Bán Dẫn Là Gì? Tiềm Năng, Thách Thức Của Công Nghiệp Bán Dẫn
  • Cách sửa máy lọc không khí cắm nhầm điện tại nhà đơn giản dễ nhất
  • Cách hàn điện đúng chuẩn nhất! Làm sao để hàn điện không bị đau mắt?

Anh Mục Bài Viết

  • Cơ Khí Chế Tạo
  • Điện Gia Dụng
  • Giải Ngố
  • Mã Lỗi
  • Máy Tự Động
  • Thị Trường
  • Tổng Hợp
  • Toplist
  • Tự Động Hoá

Thông Tin Về D&P

  • CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HÓA D&P VIỆT NAM
    Địa chỉ: Số 12, tổ 3, đường Tình Quang, Phường Giang Biên, Quận Long Biên, Thành phố Hà Nội, Việt Nam
    MST: 0106692449
    Người đại diện: Chu việt cường
    Số điện thoại: 84-024-3657 7296
    Hotline: 0858875775
    Email: peter.chuviet@gmail.com

Copyright © 2023 · CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HÓA D&P VIỆT NAM
