Làm thế nào để có thể hàn mạch điện tử một cách chính xác vào bảng mạch in? Đây là một kỹ năng cơ bản nhất mà tất cả những người làm điện tử cần phải nắm bắt và thành thạo nó. Để giải thích về hàn mạch điện tử là gì? 4 bước hàn mạch điện tử nhanh chóng tại nhà như thế nào thì ngay bài viết dưới đây chúng tôi sẽ chia sẻ cho các bạn những điều cần nắm bắt nhé!
Tìm Hiểu Hàn Mạch Điện Tử Là Gì?

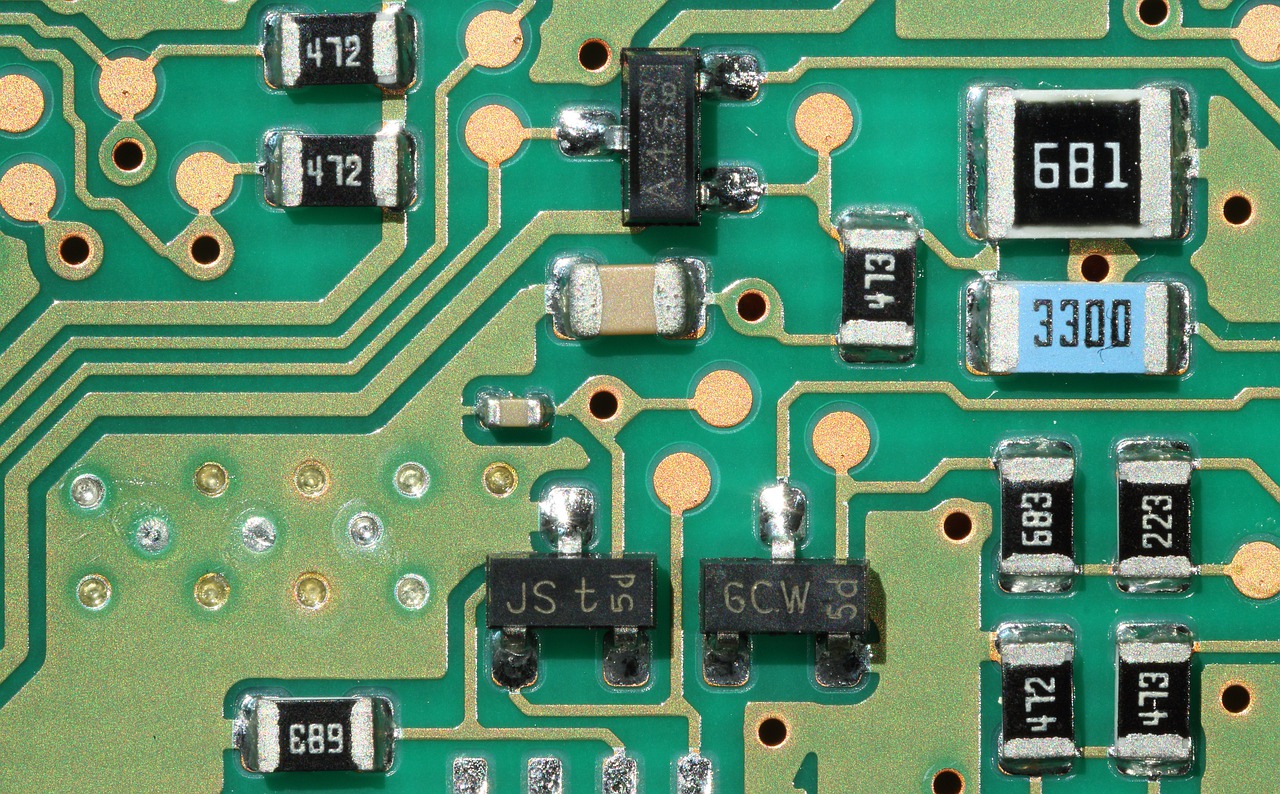

Nếu như bạn tháo rời bất kỳ thiết bị điện tử nào được trang bị bảng mạch bên trong thì chắc chắn bạn sẽ thấy rằng các thành phần điện tử này sẽ được dán lại với nhau bằng kỹ thuật hàn. Hàn mạch điện tử chính là quá trình nối hai hoặc có thể là nhiều linh kiện điện tử khác nhau bằng phương pháp nấu chảy chất hàn xung quang điểm được kết nối.
Bên cạnh đó, hàn là một hợp kim kim loại được tạo thành một kết nối điện chặt chẽ giữa đa dạng các bộ phận khi nó nguội đi. Mặc dù hàn cũng có thể thiết lập kết nối vĩnh viễn, chúng tôi cũng có khả năng sử dụng các công cụ được chia sẻ dưới đây để có thể loại bỏ được mối hàn.
Cấu Tạo Cơ Bản Của Máy Hàn Điện Tử
Trước khi đấu dây hoặc cũng có thể là học cách hàn mạch điện tử thì chúng ta cần phải hiểu rõ về cấu tạo cơ bản của máy hàn điện tử là gì. Khi đã có thể hiểu rõ được cấu tạo của máy hàn điện tử thì việc nối dây cũng như hàn sẽ trở nên dễ dàng hơn rất nhiều.
Hiện nay thì trên thị trường này có rất nhiều những loại máy hàn với kích thước, kiểu dáng, thiết kế và giá thành khác nhau. Tùy từng loại mà máy hàn này sẽ có cấu tạo hoàn toàn khác nhau. Tuy nhiên nhìn chung thì chúng đều sở hữu cấu trúc cơ bản như sau:
-
Dây cáp điện.
-
Kẹp chất lượng,
-
Mỏ hàn.
-
Sắt.
-
Bình khí.
-
Van điều chỉnh áp suất.
-
Trạm hàn.
-
Máy biến áp tròng.
Những Dụng Cụ Hàn Phổ Biến
Thực tế cho thấy thì khi học về hàn linh kiện điện tử thì bạn cũng không cần phải chuẩn bị quá nhiều dụng cụ. Dưới đây, chúng tôi sẽ chia sẻ cho các bạn một số dụng cụ và vật liệu cơ bản và cần thiết cho các công việc hàn nhé!

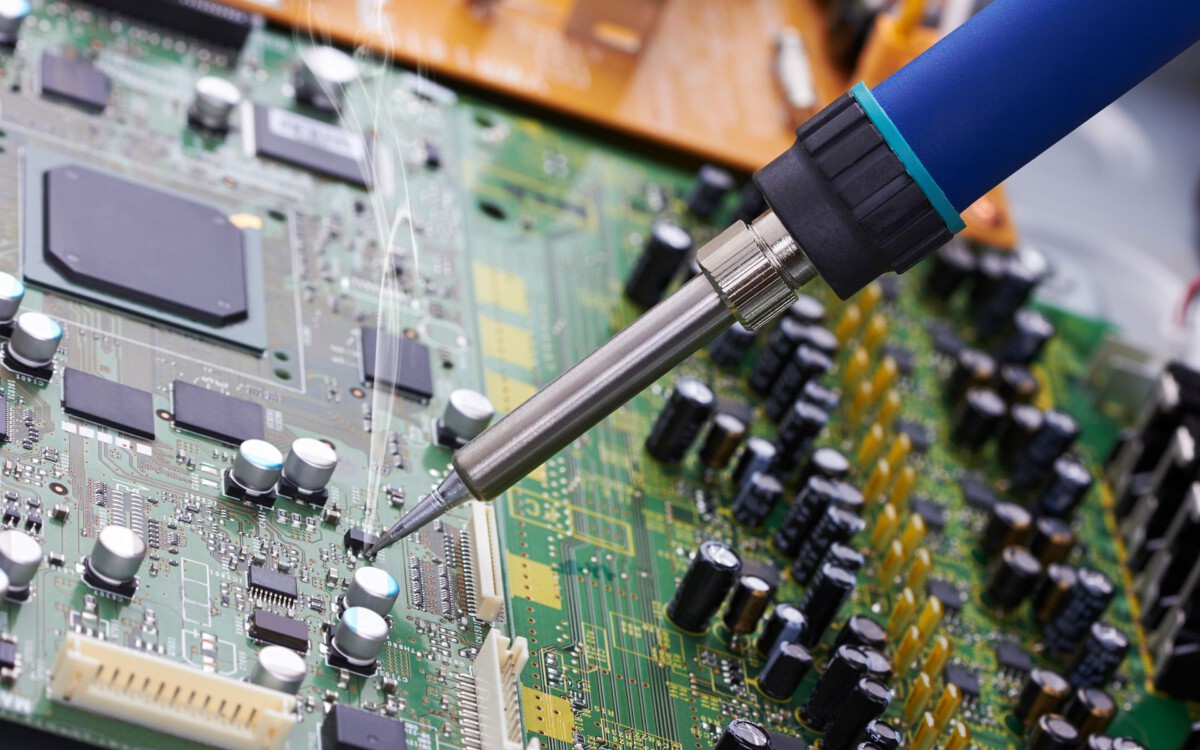

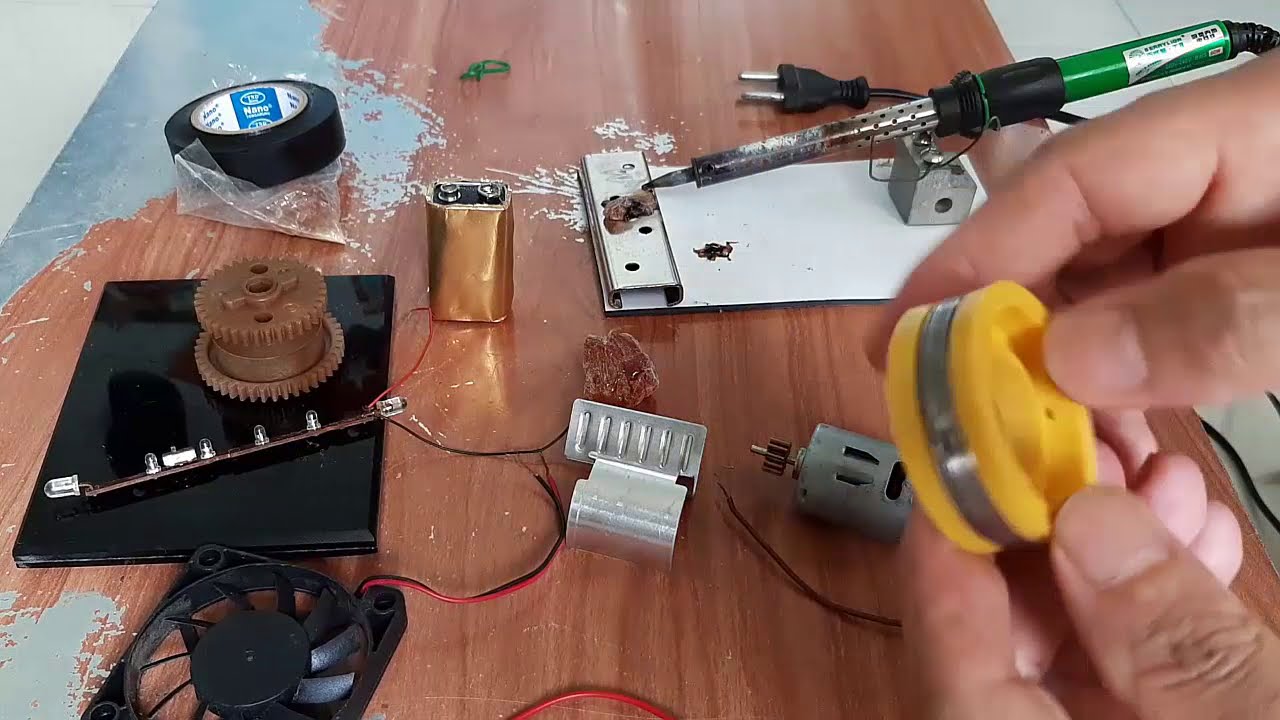

Mỏ hàn
Mỏ hàn được biết đến là dụng cụ cầm tay, khi cắm vào ổ điện xoay chiều khoảng 220V thì mỏ hàn lúc này sẽ nóng lên và làm chảy ra chất hàn xung quanh mối nối của điện. Đây chính là một trong những công cụ quan trọng nhất để có thể hàn được các thành phần.
Mỏ hàn cũng có thể sở hữu nhiều biến thể khác nhau điển hình như ở dạng bút hoặc với dạng súng. Nếu như bạn là người mới bắt đầu học hàn thì lúc này bạn cần phải sử dụng mỏ hàn hình bút có công suất từ 15W đến 30W.
Hầu hết thì các súng hàn lúc này đều sở hữu các đầu nhọn và có thể thay thế cho nhau, chúng có thể sử dụng cho các ứng dụng hàn hoàn toàn khác nhau. Chính vì vậy, bạn hãy cẩn thận khi sử dụng bất kỳ loại mỏ hàn nào, lý do bởi nhiệt độ của mỏ hàn này có thể lên tới 4500C khi nó còn nóng.
Máy hàn
Máy hàn chính là phiên bản nâng cao và cao cấp hơn của mỏ hàn độc lập cơ bản. Nếu như bạn phải làm đến công việc hàn thường xuyên thì máy hàn chính là một sự lựa chọn hoàn hảo. Lý do bởi chúng mang lại sự hoàn hảo và độ chính xác, linh hoạt và kiểm soát hơn bao giờ hết.
Ưu điểm tuyệt vời của máy hàn đó chính là sở hữu khả năng cao trong việc điều chỉnh chính xác nhiệt độ của mỏ hàn. Tất cả những người thợ này cũng có thể tạo ra cho mình một không gian làm việc an toàn hơn rất nhiều. Lý do bởi một số thợ hàn sử dụng cảm biến nhiệt độ tiên tiến, cài đặt báo động, đồng thời là thậm chí cả mật khẩu để có thể đảm bảo an toàn.
Đầu mỏ hàn
Đầu của tất cả các loại mỏ hàn chính là bộ phận có khả năng được thay thế và nó được gọi là đầu mỏ hàn. Có rất nhiều biến thể của đầu ngọn đuốc này, đồng thời chúng có rất nhiều kích cỡ, hình dạng khác nhau. Mỗi đầu mỏ hàn được sử dụng cho một mục đích cực kỳ cụ thể. Mẹo hàn phổ biến nhất trong quá trình chế tạo mạch điện tử là mẹo côn và mẹo đục.
Đầu nhọn
Vì mỏ hàn có đầu nhọn nên nó đã được sử dụng với mục đích hàn điện tử một cách chính xác. Chính vì vậy đầu nhọn nên có thể cung cấp tất cả các nhiệt cho một khu vực nhỏ mà đảm bảo không gây ảnh hưởng trực tiếp đến môi trường xung quanh. Đầu này cực kỳ thích hợp để có thể hàn dây điện hoặc các linh kiện lớn sở hữu đầu rộng.
Chất hàn
Hàn được biết đến là một trong những vật liệu hợp kim kim loại và có thể được nấu chảy, mục đích để có thể tạo thành một liên kết vĩnh viễn giữa các thành phần điện. Nó đã có sẵn trong các mô hình có chì, đồng thời không có chì với đường kính 0,8mm. Đường kính 1,6mm được sử dụng phổ biến nhất.
Bên trong những lõi hàn chính là một vật liệu gọi là thông lượng, mục đích để có thể cải thiện được khả năng tiếp xúc điện, đồng thời chính là độ bền cơ học của nó. Đối với hàn điện tử thì các loại này được sử dụng phổ biến nhất là không chì cùng với lõi nhựa thông.
Loại vật hàn này thường được sản xuất bằng hợp kim thiếc hoặc đồng. Bạn cũng có thể sử dụng chất hàn làm bằng lõi chì 60/40 trong đó thì 60% là thiếc và 40% là chì. Tuy nhiên do vấn đề về sức khỏe thì loại chất hàn ngày ngày càng trở nên hiếm hơn. Nếu như bạn sử dụng chất hàn này thì bạn hãy đảm bảo rằng cần phải thông gió tốt và rửa tay sạch sau khi sử dụng.
Khi mua thuốc hàn thì bạn cần phải đảm bảo được là không sử dụng thuốc hàn axit. Lý do bởi điều này sẽ làm hỏng các mạch điện tử cùng với linh kiện của người thợ hàn. Thuốc hàn ở dạng axit được bán nhiều trong các cửa hàng vật liệu xây dựng, đồng thời là chủ yếu được sử dụng cho đường ống cùng với các sản phẩm kim loại khác.
Như chúng tôi đã có một số đường kính hoàn toàn khác nhau của vật hàn. Thuốc hàn sẽ sở hữu đường kính lớn sẽ khiến cho tốc độ hàn của mối hàn lớn được nhanh hơn. Tuy nhiên nó sẽ làm cho mối hàn nhỏ có kích thước khó khăn hơn rất nhiều. Chính vì vậy, đây luôn luôn là một ý tưởng tốt để có thể chuẩn bị hai kích thước cho những dự án khác nhau.
4 Bước Hàn Mạch Điện Tử Nhanh Chóng Tại Nhà
Bước 1: Làm sạch bề mặt
Trong mọi trường hợp thực hiện thì trước khi thực hiện bất kỳ loại linh kiện hoặc loại hàn nào thì bảng mặt, chân linh kiện rất cần phải được làm sạch sẽ. Bề mặt hàn khi sở hữu nhiều bụi sẽ khiến giảm đi độ bám dính cũng như giảm đi chất lượng hàn. Hoặc nếu như bề mặt hàn bụi bẩn thì sẽ mất đi hình thức của hàn. Cách đơn giản nhất lúc này của bạn chính là làm sạch chúng bằng cách sử dụng chất tẩy rửa bảng mạch.
Bước 2: Cắt bỏ chân linh kiện
Bước 2 chính là cắt bỏ chân linh kiện đến khi chân linh kiện nhô lên khỏi bề mặt mạch so với linh kiện rơi vào khoảng 1mm trong quá trình đưa mạch vào.
Bước 3: Cố định 3 vị trí cần thiết, quan trọng
-
Đầu hàn sắt: Đầu hàn sắt đóng vai trò cực kỳ quan trọng trong quá trình hàn, lý do bởi nếu như không được hàn thiếc thì mỏ hàn lúc này sẽ tiếp xúc trực tiếp với các chân linh kiện, board mạch lúc này sẽ bị cháy hoặc hỏng hoặc có thể làm sai lệch với chỉ số linh kiện. Sự cố này là do quá nhiệt tạo ra.
-
Đầu dây: Khi cạo sạch lớp gỉ sét trên đầu đây hoặc có thể là chân linh kiện, tiếp theo đó sẽ là mạ thiếc nhanh chóng để có thể loại bỏ đi tạp chất, tử đó giúp thuốc hàn bám thật chắc vào phần bị xước đối với chân linh kiện và dây. Đồng thời là giúp nâng cao chất lượng tuyệt vời của dây điện, dây dẫn cũng như linh kiện hàn độ dính.
-
Các vị trí của vết hàn: Các giọt hàn khi chảy ra sẽ lấp đầy các lỗ linh kiện, đồng thời nó sẽ giúp tản nhiệt ra môi trường xung quanh, đồng thời là hình thành được sự cân bằng nhiệt cũng như nâng cao độ bền của bảng mạch, đồng thời là sự chắc chắn sau khi thực hiện được quá trình hàn.

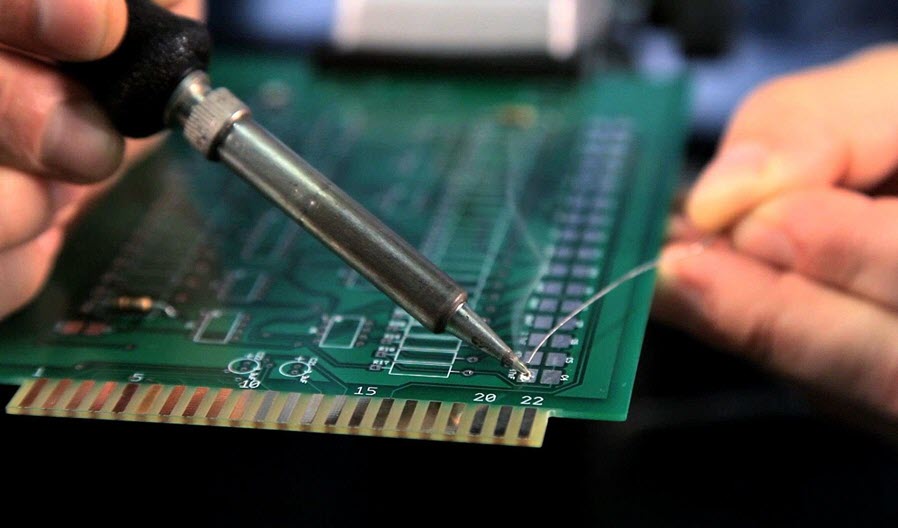

Bước 4: Tiến hành hàn các thành phần
- Linh kiện thông thường

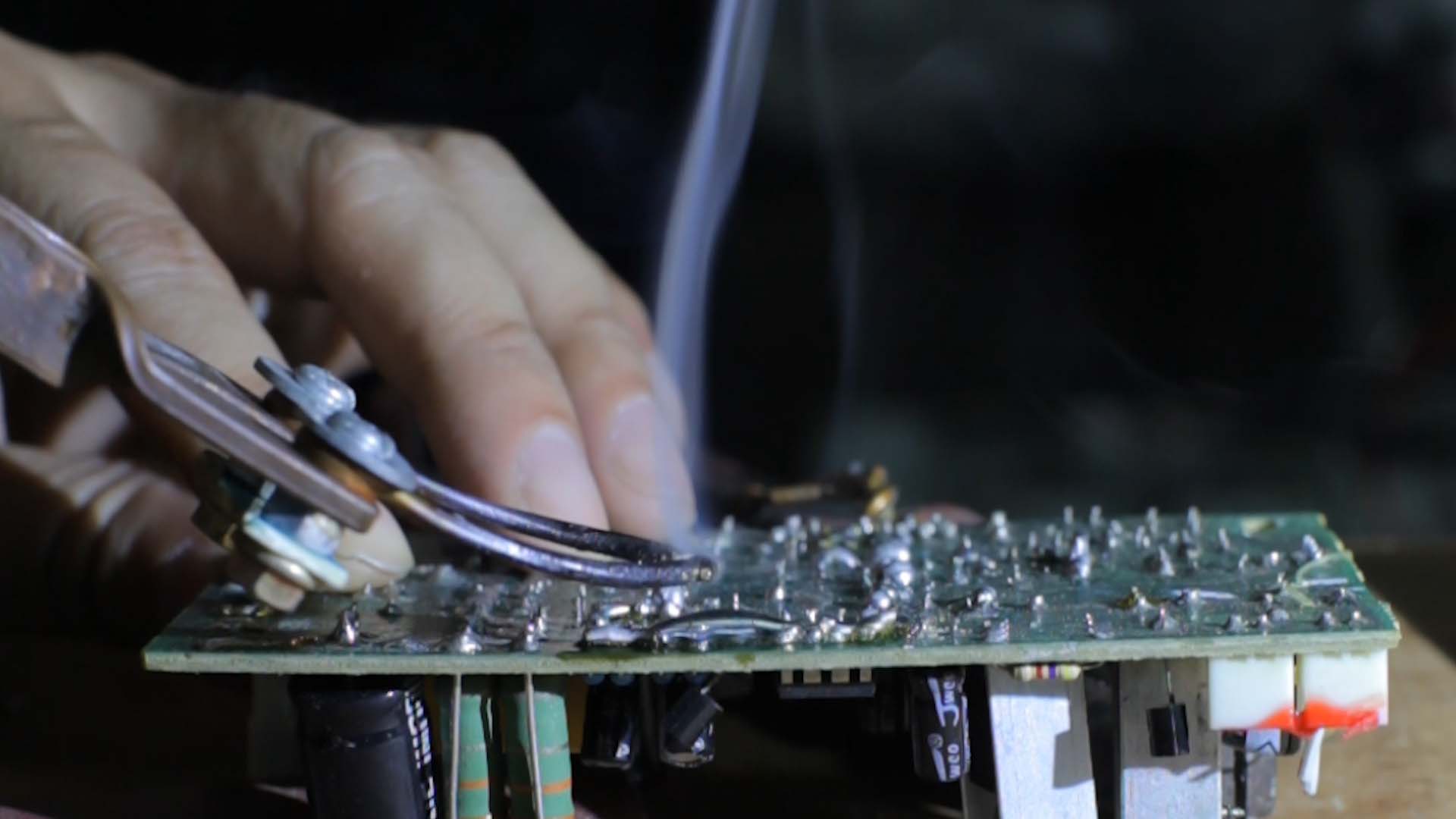

Khi chọc mỏ hàn vào nhựa thông sẽ khiến cho nhựa thông bị chảy vào đầu mỏ hàn. Từ đó là đưa mỏ hàn vào chân linh kiện, đồng thời là đốt nóng mỏ hàn làm nhựa thông sẽ chảy ra, đậy kín linh kiện loại. Bên cạnh đó, chân và lỗ trên mạch sẽ đưa dây hàn vào khu vực sau. Lúc này chân linh kiện đầu sắt hàn lỗ sở hữu chân linh kiện, mục đích để thiếc tiếp xúc cùng với đầu mỏ hàn và nóng chảy.
Nếu như dự trữ lựng thuốc hàn vừa đủ để có thể đạt được tính thẩm mỹ cao, nếu như mối hàn không đẹp do không đủ thiếc thì bạn cũng có thể trét lại nhựa thông rồi cho thêm vào các mối hàn để mối hàn thêm đẹp hơn.

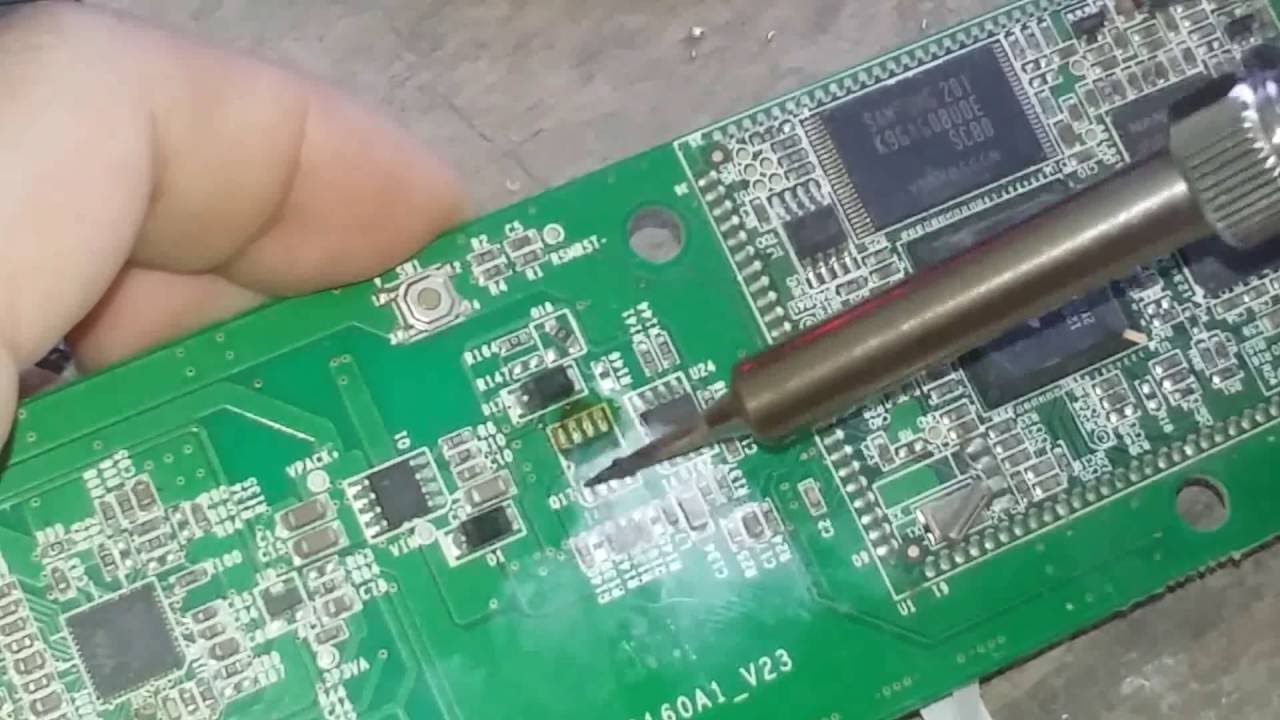

- Linh kiện nhiều chân
Đối với những loại linh kiện này thì nếu như bạn không có đủ kỹ năng hàn cần thiết thì lúc này bạn sẽ mất rất nhiều thời gian cho việc kiểm tra. Đây chính là phương pháp để có thể giúp bạn có thể tiết kiệm thời gian hơn khi sử dụng đến loại linh kiện này.
Sau đó bạn hãy tiếp tục bôi nhựa thông lên toàn bộ chân IC, sau đó là sử dụng khá ít thiếc cho chân đầu tiên, đồng thời là đun nóng mỏ hàn để thiếc có thể tan chảy và chuyển sang chân tiếp theo cho đến tận chân cuối cùng. Các chân vẫn tiếp xúc trực tiếp với nhau và có thể di chuyển hoặc bạn có thể thêm nhựa thông, đồng thời là tiếp tục cho đến hết.
Vừa rồi, chúng tôi đã chia sẻ cho bạn hàn mạch điện tử là gì? Đồng thời chúng tôi vừa chia sẻ 4 bước hàn mạch điện tử nhanh chóng tại nhà. Qua đây hy vọng bạn sẽ nắm bắt được những thông tin về hàn mạch điện tử cũng như biết được những bước để hàn mạch điện tử nhanh chóng, chính xác.
