Bản Vẽ Kỹ Thuật Là Gì? Các Loại Bản Vẽ Kỹ Thuật Phổ Biến Hiện Nay

Bản vẽ kỹ thuật được biết đến là ngôn ngữ phổ biến của ngành kỹ thuật. Đây được xem là phương tiện thông tin quan trọng có nhiệm vụ giúp gắn liền mối quan hệ giữa nhà sản xuất cùng với người tiêu dùng. Tuy nhiên bản vẽ kỹ thuật là gì? Các loại bản vẽ kỹ thuật phổ biến ra sao? Ngay bài viết dưới đây, hãy cùng chúng tôi tìm hiểu những thông tin liên quan đến bản vẽ kỹ thuật nhé!

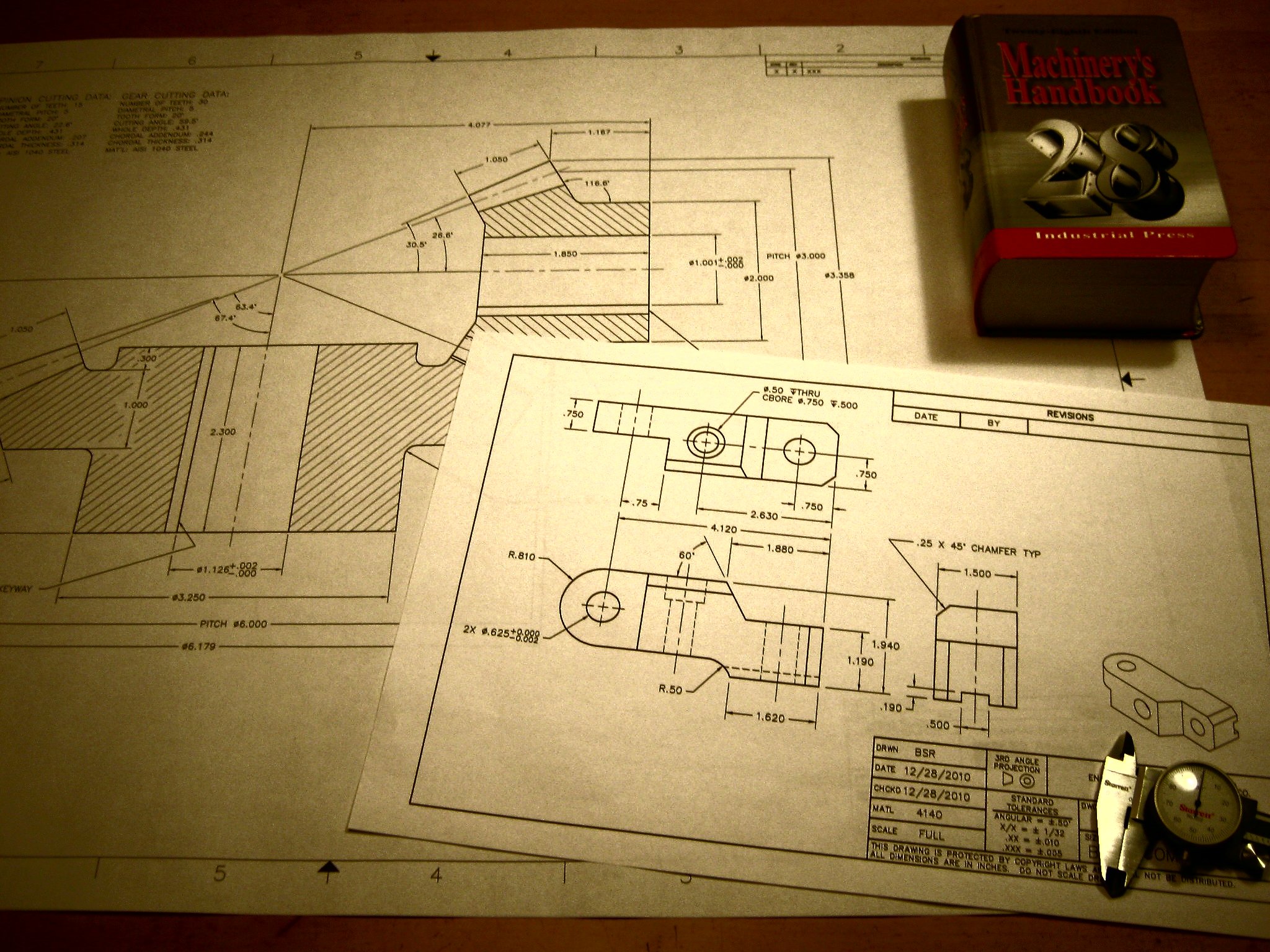

Tìm Hiểu Bản Vẽ Kỹ Thuật Là Gì?

Chắc chắn chúng ta đã từng nghe nói về kỹ thuật và bản vẽ kỹ thuật. Tuy nhiên không phải ai cũng hiểu rõ khái niệm bản vẽ kỹ thuật là gì. Theo đó thì bản vẽ kỹ thuật ở đây là khái niệm để chỉ thông tin kỹ thuật đã được trình bày ngay dưới dạng các hình vẽ, ký hiệu theo đa dạng các quy tắc được thống nhất và tuân theo tỷ lệ nhất định nào đó.

Như vậy thì chúng ta có thể nói rằng bản vẽ kỹ thuật chính là tác phẩm của ngành kỹ thuật. Đây chính là ngôn ngữ riêng biệt của những nhà thiết kế, kỹ sư, nhằm mục đích mô tả được kích thước, hình dáng của vật liệu. Đặc biệt chính là đặc tính kỹ thuật và các chi tiết, sự liên kết giữa các bộ phận, kết cấu,… Mục đích để có thể chế tạo ra sản phẩm đúng với thiết kế cũng như có thể đáp ứng được nhu cầu trong cuộc sống.

Đối với những người kỹ sư hoặc người học khi tìm hiểu về ngành kỹ thuật thì chắc chắn sẽ cần hiểu rõ khái niệm chính xác của bản vẽ kỹ thuật. Đồng thời phải nắm rõ được vai trò của chúng và cách tạo ra một bản vẽ kỹ thuật. Bên cạnh đó, việc mô tả đúng sản phẩm thông qua bản vẽ chính là bước quan trọng để có thể quyết định quá thành chế tạo ra sản phẩm có thành công. Đồng thời là có giá trị thực tiễn hay không? Đây cũng chính là vấn đề quan trọng mà những người làm trong lĩnh vực kỹ thuật cần phải ghi nhớ.

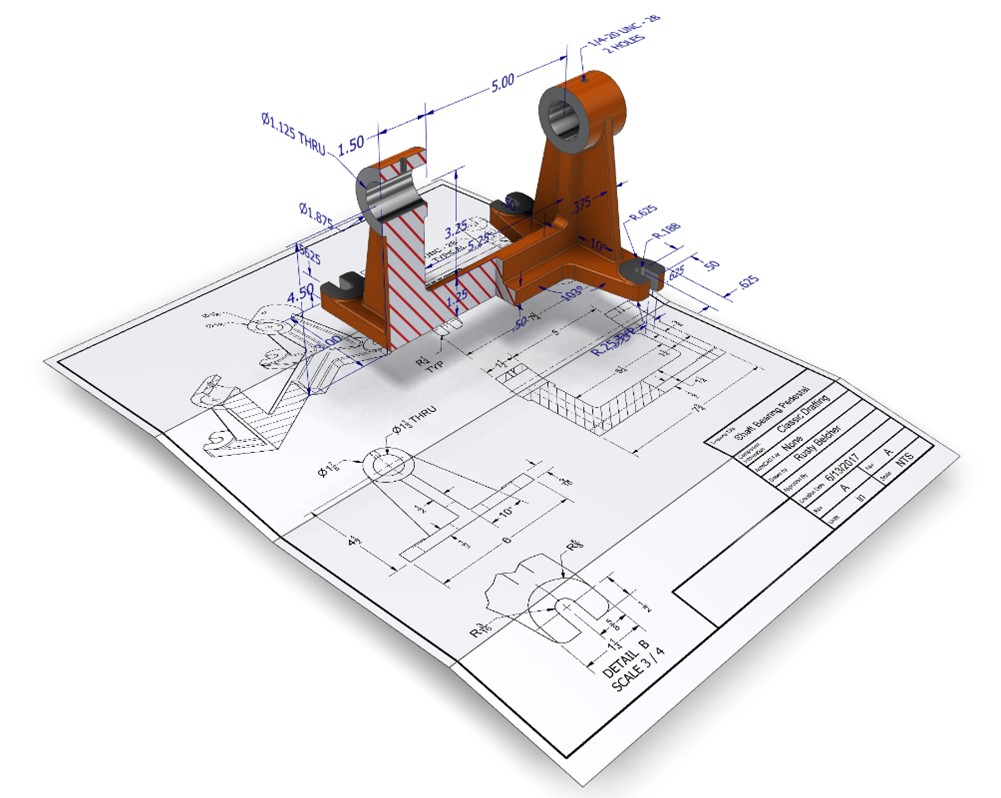

Phân Biệt Bản Vẽ Kỹ Thuật 2D Và 3D

Bản vẽ kỹ thuật truyền thống thường được biết đến với các dạng bản vẽ đó là 2D. Tuy nhiên hiện nay với sự phát triển của khoa học và công nghệ đã cho ra đời đa dạng các bản vẽ hiện đại và dễ hình dung hơn đó chính là ở dạng 3D. Dạng này có khả năng mô tả vật thể một cách trực quan hơn rất nhiều.

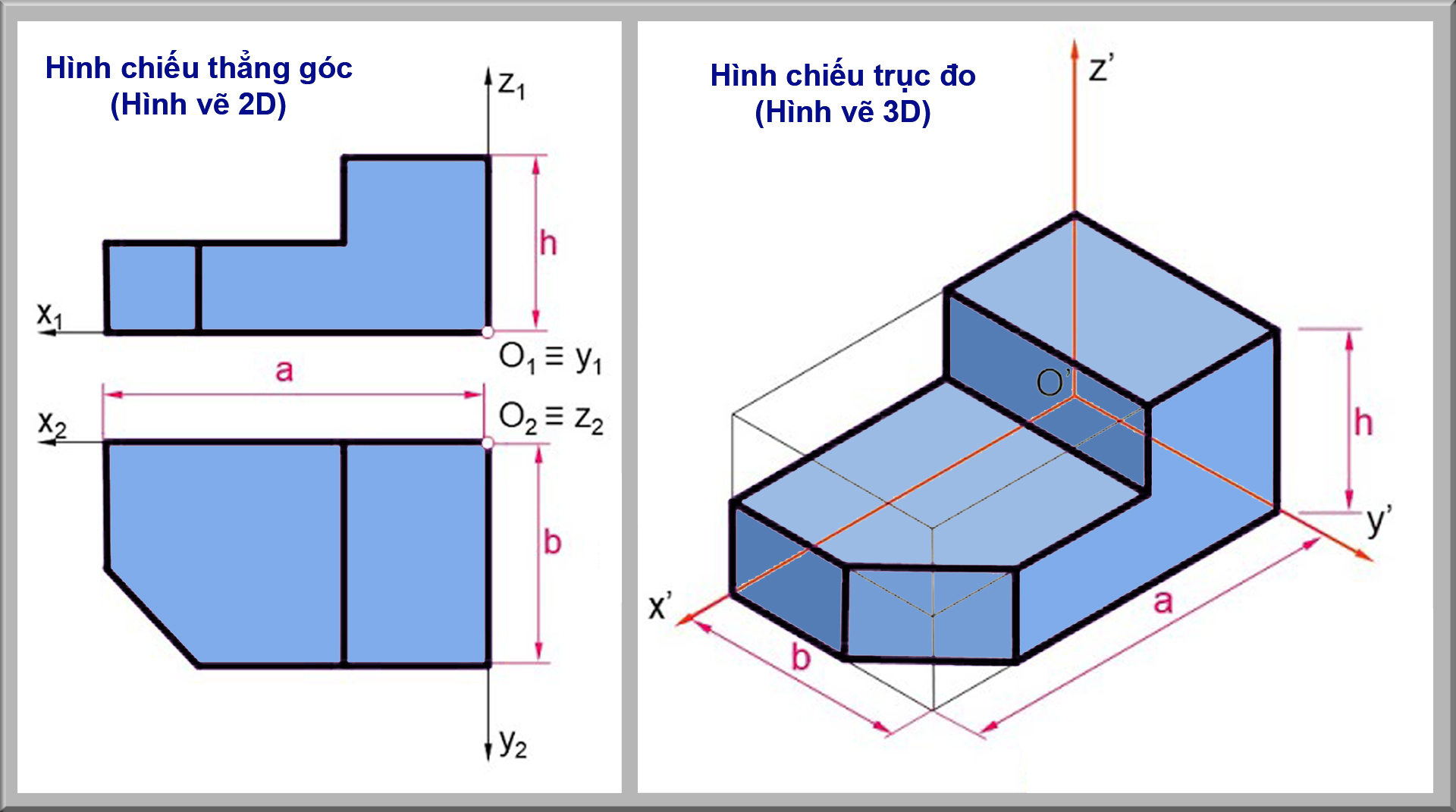

Bản vẽ 2D – Bản vẽ hình chiếu 2 chiều

Bản vẽ 2D hay còn được gọi là bản vẽ hình chiếu 2 chiều. Đây chính là kết quả của phép chiếu vuông góc vật thực cùng với phép chiếu trực phương trong không gian xuống trực tiếp mặt phẳng 2D. 2D chính là kiểu vẽ kỹ thuật truyền thống đã được xem là ngôn ngữ kỹ thuật giao tiếp chính giữa kỹ sư cũng như các nhà kỹ thuật ở những năm về trước.

Ngôn ngữ 2D này chuyên sử dụng cho những ai thật sự am hiểu về lĩnh vực chuyên môn. Đồng thời cần có khả năng đọc bản vẽ dựa trên đa dạng những quy tắc quy chuẩn đã được định sẵn lúc này. Nhờ vào bản vẽ hình chiếu 2D cùng với tỉ lệ chuẩn thì công nhân tại các xưởng sản xuất sản phẩm, xí nghiệp hay nhà máy dễ dàng trong việc nắm bắt được thông số chi tiết. Đặc biệt là các thành phần có trong một quy trình sản xuất. Mục đích để có thể thực hiện, kiểm tra cũng như giám sát được các hoạt động thực hiện đó.

Bản vẽ 3D – Bản vẽ hình chiếu 3 chiều

Bản vẽ hình chiếu 3D đã được xây dựng trực quan hơn khi nó tạo ra bằng phép chiếu song song của không gian 3 chiều. Những bản vẽ hình chiếu 3D trước đây thường được sử dụng với mục đích riêng biệt. Đó chính là sử dụng để giải thích cho những người không có chuyên môn.

Tuy nhiên giờ đây khi sự phát triển và bùng nổ của ngành khoa học máy tính cũng như hiện đại hóa của ngành máy công cụ mà bản vẽ 3D lúc này ngày càng được sử dụng phổ biến trong sản xuất lúc này. Đồng thời là trong tương lai sẽ dần thay thế thành bản vẽ 2D.

Đâu Là Các Loại Bản Vẽ Kỹ Thuật Phổ Biến Hiện Nay

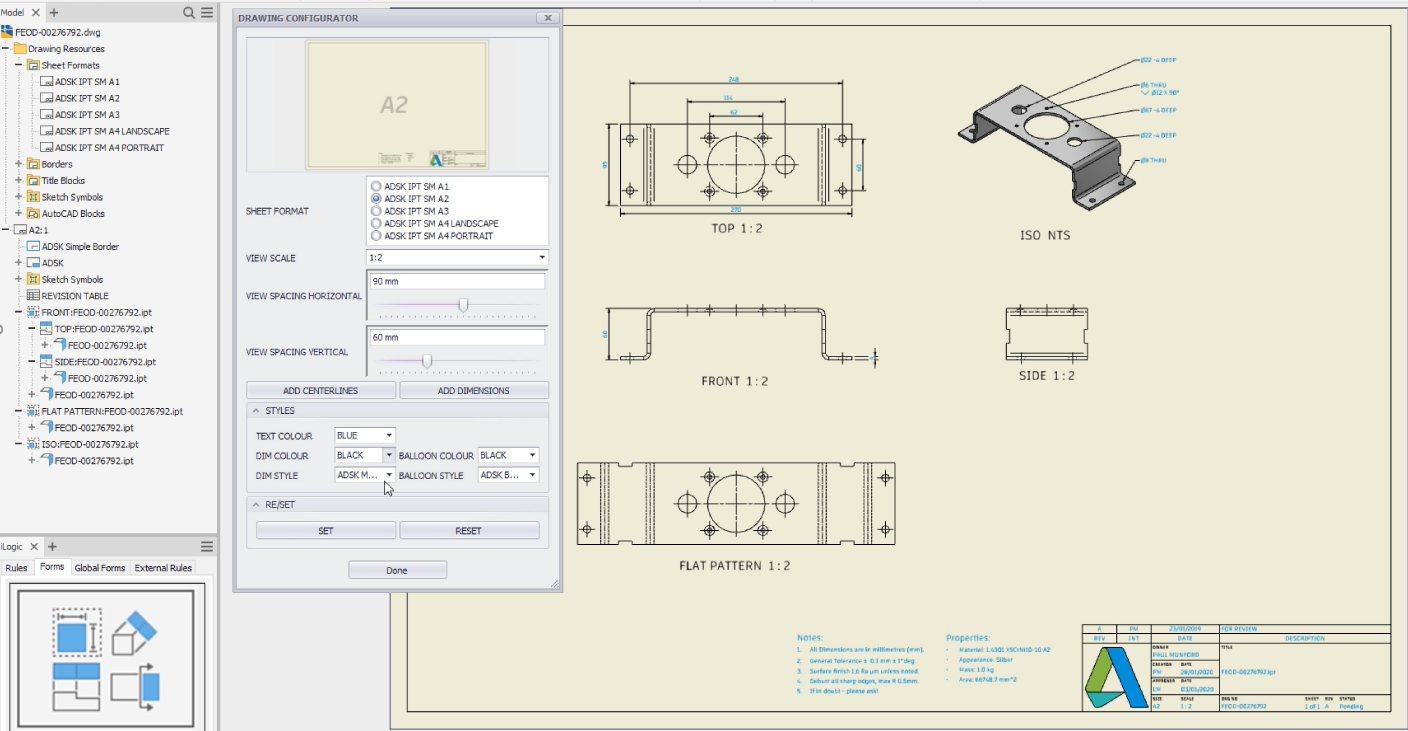

Bản vẽ cơ khí – Machine Drawing

Bản vẽ cơ khí được hiểu chính là bản vẽ liên quan trực tiếp đến chế tạo, thiết kế, lắp ráp cũng như được sử dụng đa dạng các loại máy móc cùng với thiết bị. Loại bản vẽ này đóng vai trò cực kỳ quan trọng trong ngành cơ khí chế tạo.

Các kỹ sư cơ khí thường vận dụng kiến thức của mình cũng như sử dụng những ý tưởng để sáng tạo ra bản vẽ kỹ thuật. Từ đó để có thể dễ dàng hình dung cũng như xác định kết cấu đối với sản phẩm. Đồng thời là đảm bảo được quá trình chế tạo diễn ra thuận lợi, đạt được hiệu quả cao. Đây cũng sẽ là bản vẽ phổ biến ngày nay.

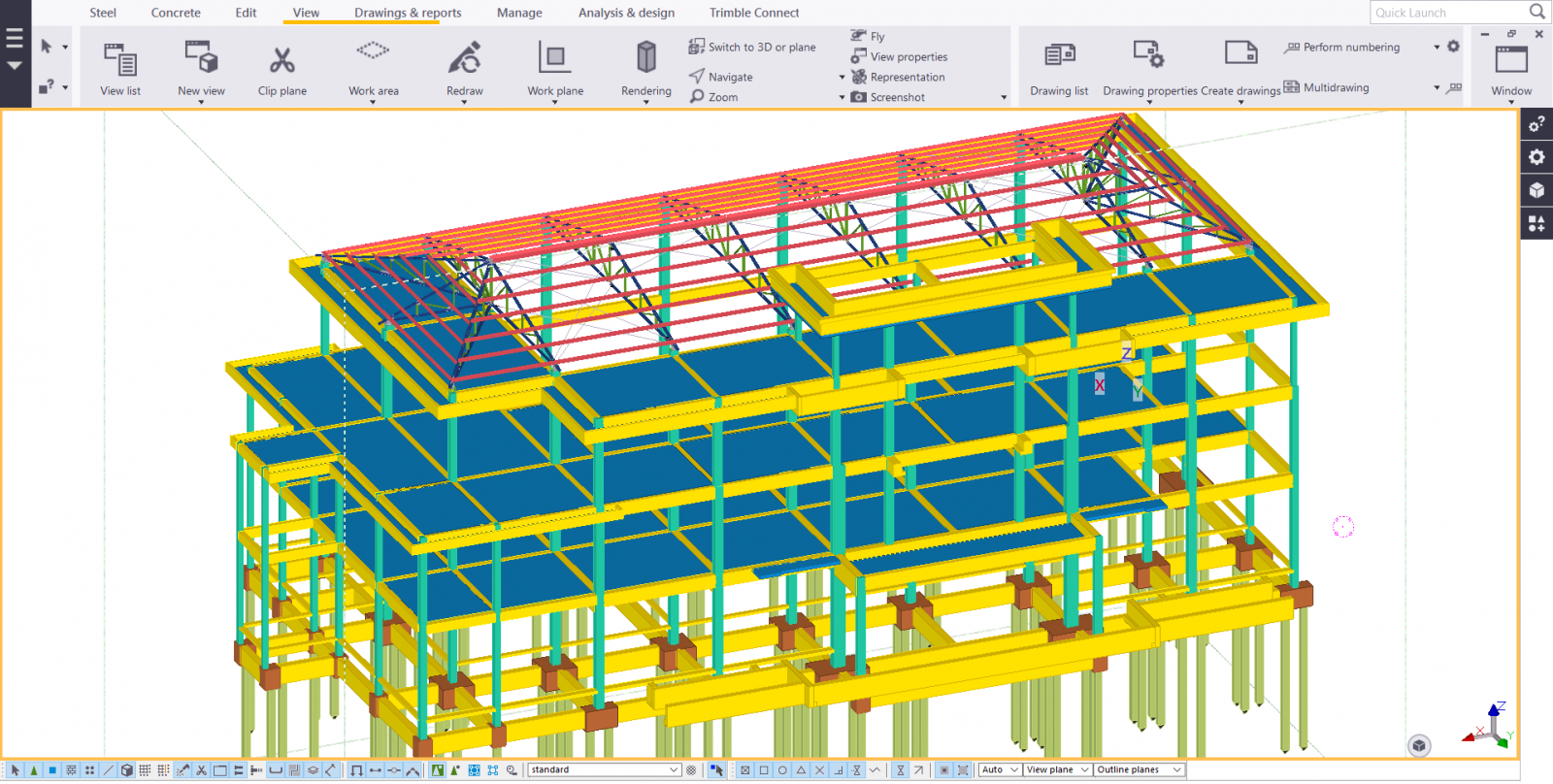

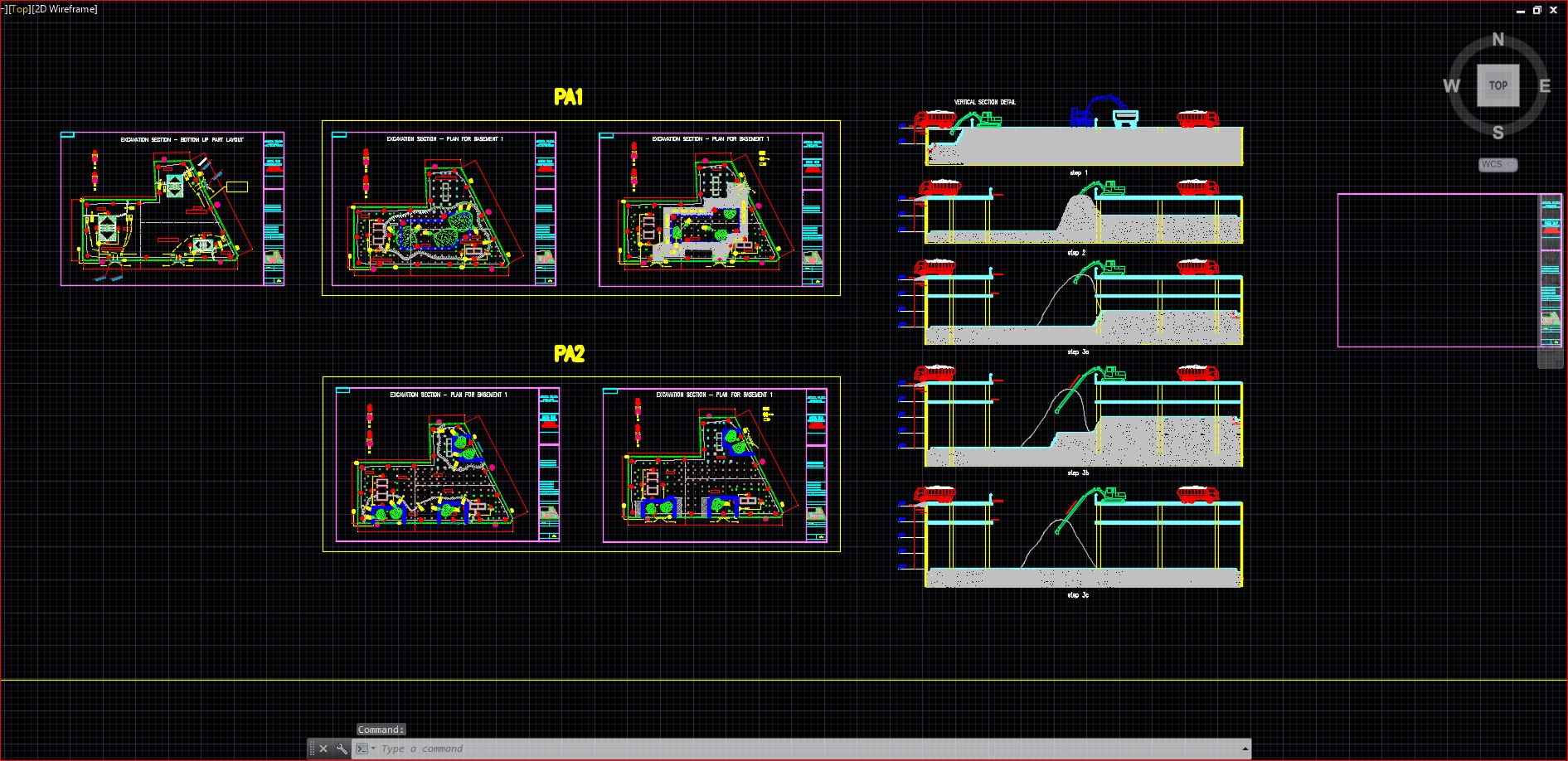

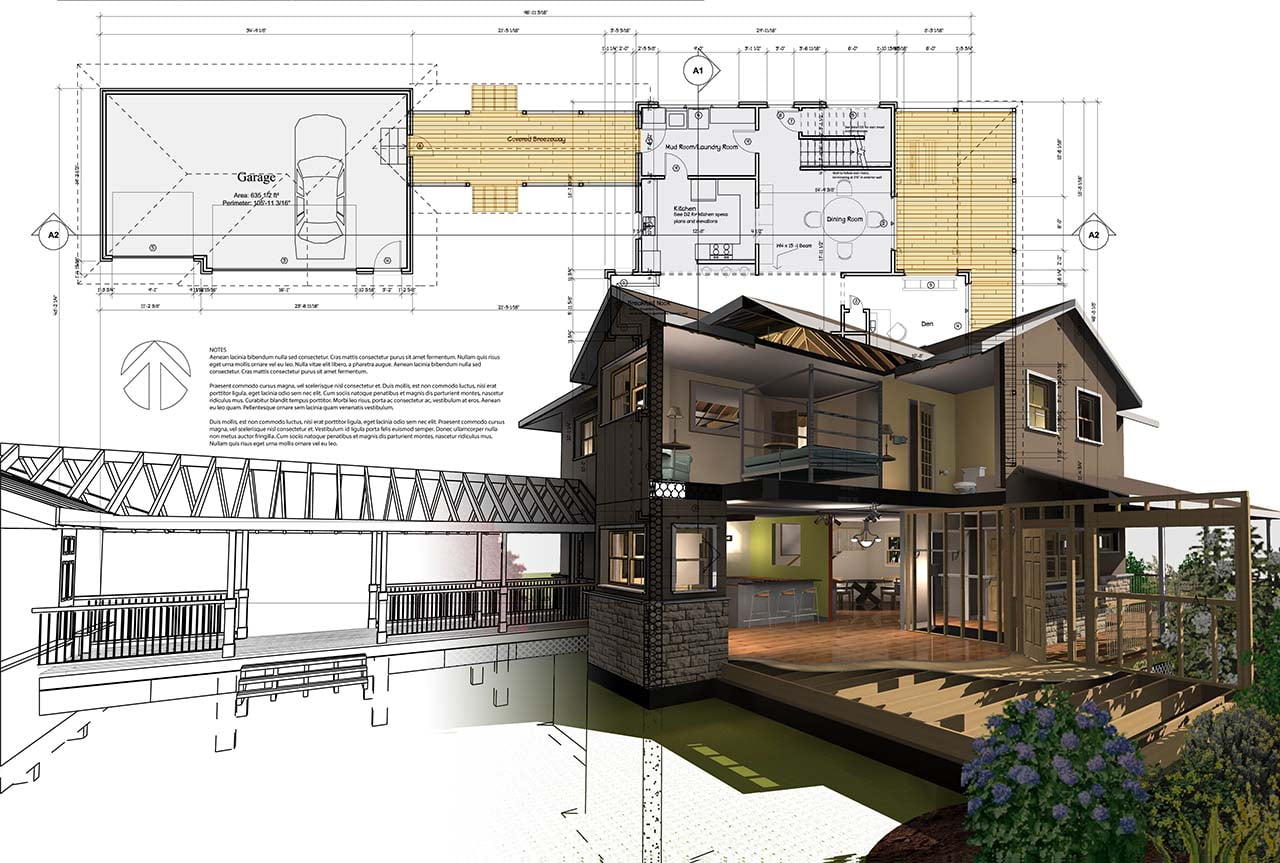

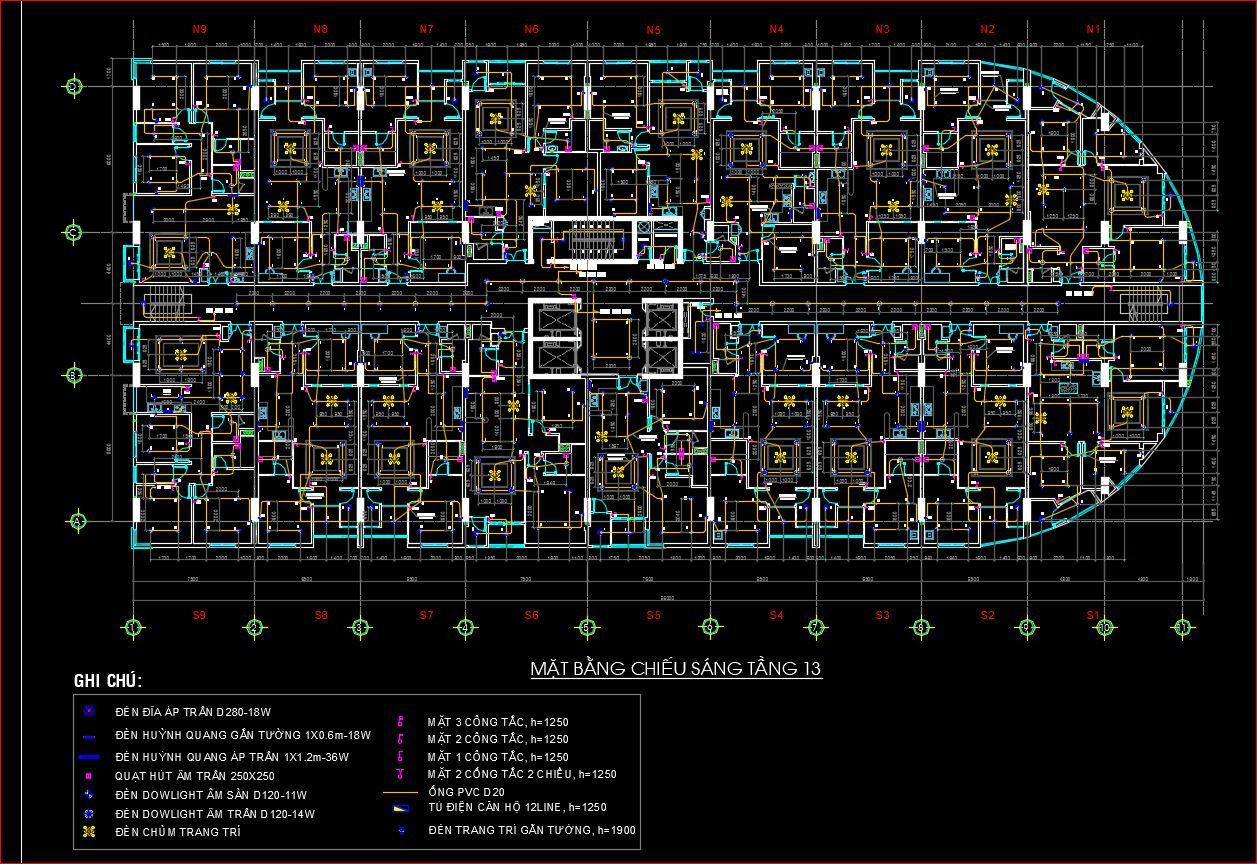

Bản vẽ xây dựng – Concept Drawing

Bản vẽ xây dựng hay còn được gọi là bản vẽ thiết kế chuyên được sử dụng trong lĩnh vực xây dựng. Loại bản vẽ này sẽ bao gồm đa dạng các bản vẽ liên quan đến thi công, sử dụng và thiết kế các công trình kiến trúc. Đồng thời là xây dựng và đưa vào được hợp đồng xây dựng cũng như hình thành nên bộ tài liệu về công trình xây dựng.

Các công trình xây dựng lúc này cần sở hữu bản vẽ trước khi tiến hành, mục đích để có thể đảm bảo được những tiêu chí liên quan trực tiếp đến khoa học, thẩm mỹ, độ an toàn và sở hữu tính ứng dụng cao cho đa dạng các công trình. Bên cạnh đó thì bản vẽ cũng quy định chi tiết cũng như kích thước từng phần, hạng mục, đi kèm cùng với chất liệu sử dụng tương ứng.

Bản vẽ tháo rời – Explosive Drawing

Nếu như bạn đang băn khoăn bản vẽ kỹ thuật thực chất là gì, cụ thể với loại bản vẽ tháo rời thì chúng ta có thể hiểu đơn giản bản vẽ tháo rời chính là tài liệu. Tài liệu này được thể hiện chủ yếu thông qua kiểu vẽ 3D cho không gian 3 chiều đã được sắp xếp tại các vị trí cần được lắp ráp.

Thông thường thì bản vẽ kỹ thuật này sẽ xuất hiện rất nhiều trong các tài liệu giải thích hay quảng cáo được sử dụng để có thể trình bày cho những người làm việc ngoài ngành kỹ thuật có thể hiểu. Từ đó đảm bảo lắp ráp cũng như sử dụng sản phẩm máy móc và thiết bị này sao cho đúng cách.

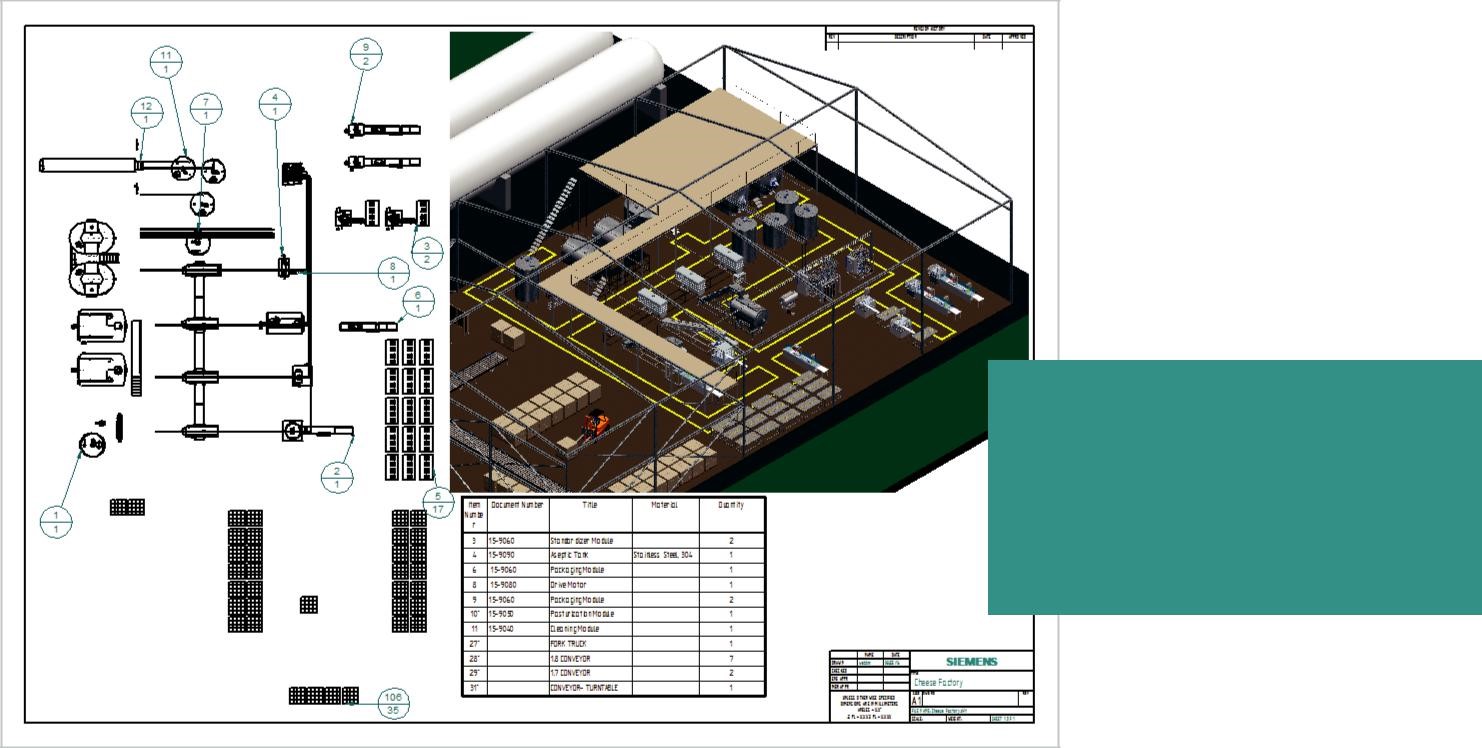

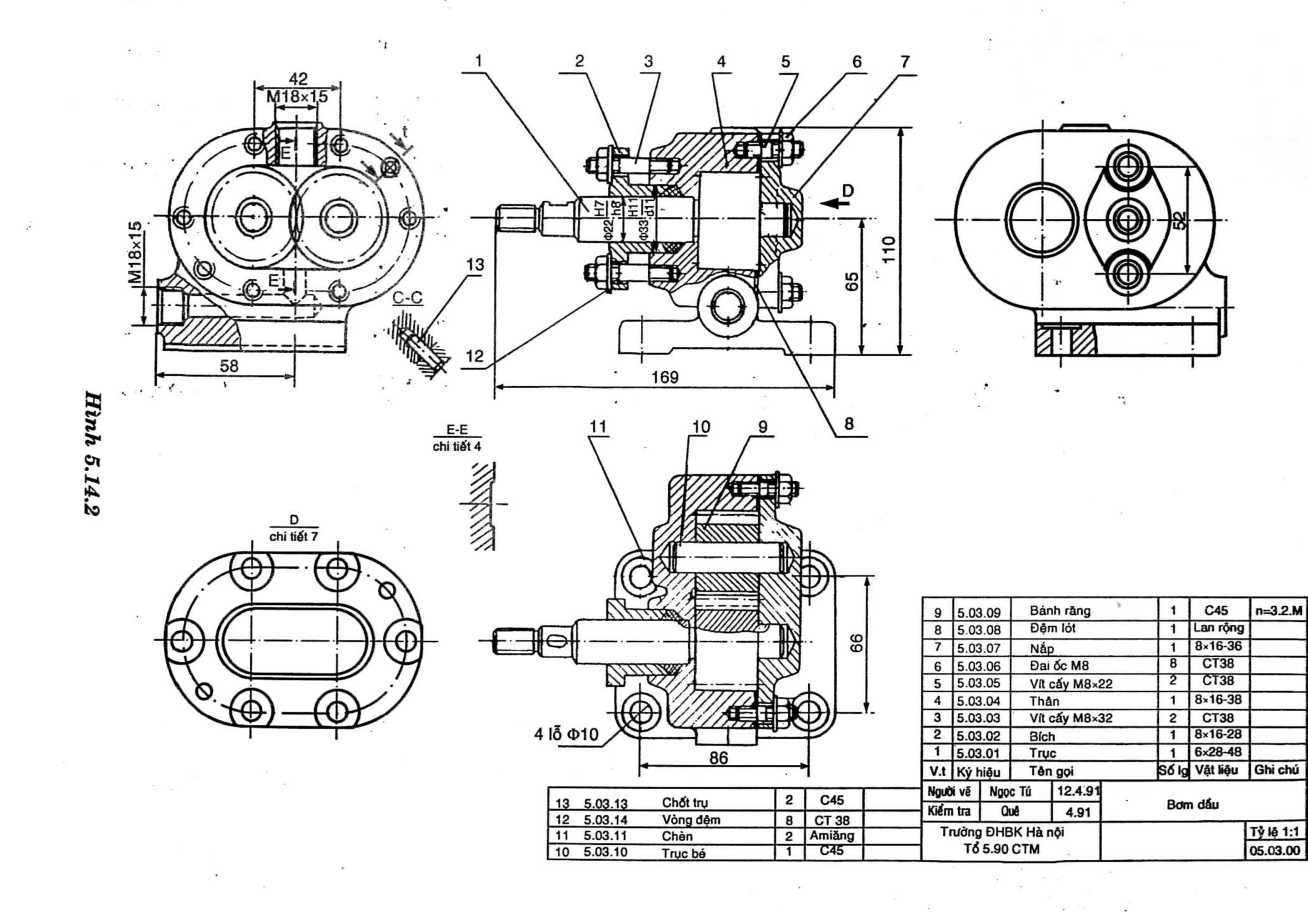

Bản vẽ kết cấu – Structure Drawing

Bản vẽ kết cấu này hay còn được gọi chính là bản vẽ lắp ráp. Đây là loại bản vẽ thường được thiết kế cũng như vẽ tổng thể bao gồm hình biểu diễn. Từ đó nhằm thể hiện được hình dạng, kết cấu của mỗi bộ phận, chi tiết hoặc của toàn bộ sản phẩm này.

Thông qua bản vẽ kết cấu thì chúng ta có thể nhìn thấy được số liệu cần thiết mục đích để lắp ráp và kiểm tra được sản phẩm. Thông thường thì bản vẽ kết cấu thường được sử dụng để làm tài liệu kỹ thuật, cung cấp đa dạng các thông tin về sản phẩm, bộ phận, cách chế tạo cũng như thiết kế tổng quan và cách sử dụng chúng.

Bản vẽ chi tiết – Part Drawing

Bản vẽ chi tiết thể hiện được từng chi tiết riêng biệt. Đi kèm với bản vẽ tổng thể nào đó sẽ giúp người xem có thể dễ dàng hình dung cụ thể về chi tiết cũng như có thể lắp ráp và sửa chữa một cách thuận tiện hơn. Loại bản vẽ chi tiết này cần phải đảm bảo những tiêu chuẩn cần thiết, yêu cầu cụ thể của từng chi tiết và sản phẩm.

Bản vẽ sơ đồ – Schema

Bên cạnh những loại bản vẽ trên thì hiện nay bản vẽ sơ đồ cũng ngày càng được sử dụng rộng rãi hơn. Đây là loại bản vẽ phẳng cũng như đã bao gồm được những ký hiệu đơn giản trong bảng quy ước chuẩn. Từ đó nhằm thể hiện được nguyên lý hoạt động và sơ đồ mạch điện động lực, sơ đồ giải thuật chương trình tin học, sơ đồ cơ cấu nguyên lý máy, điều khiển PLC và điều khiển động cơ.

Vai Trò Chính Của Bản Vẽ Kỹ Thuật

Bản vẽ kỹ thuật được sử dụng trong thiết kế, trong quá trình sản xuất chế tạo, thi công đến kiểm tra, vận hành, trao đổi, sửa chữa,…

Đối với sản xuất

• Bản vẽ kỹ thuật là do nhà thiết kế sáng tạo ra có ứng dụng cực kỳ to lớn trong lĩnh vực sản xuất, nhờ bản vẽ kỹ thuật mà các chi tiết máy sẽ được chế tạo. Hơn nữa, các công trình sẽ được thi công chính xác với yêu cầu của bản vẽ kỹ thuật.

• Bản vẽ kỹ thuật cũng được ứng dụng để kiểm tra, giám sát và đánh giá những chất lượng hoàn thiện của sản phẩm và từng công trình.

• Bản vẽ kỹ thuật chính là ngôn ngữ chung của các nhà sản xuất kỹ thuật. Lý do bởi nó được vẽ theo quy tắc chuẩn quy định thống nhất, các nhà kỹ thuật lúc này sẽ trao đổi thông tin kỹ thuật với nhau qua bản vẽ.

• Một số bản vẽ kỹ thuật chính là phát minh quan trọng phục vụ cho mục đích mua bán, trao đổi cũng như phát minh chất xám quan trọng có tính chất chính là tài sản trí tuệ cá nhân hay nhóm kỹ sư thực hiện.

Đối với đời sống

• Trong đời sống thì các sản phẩm và công trình nhà ở khi xây dựng thường dễ dàng trong việc nắm bắt gặp kèm theo sơ đồ hình vẽ cũng như bản vẽ kỹ thuật.

• Bản vẽ kỹ thuật của công trình xây dựng sẽ giúp hoàn thiện kết cấu cho ngôi nhà hay tòa nhà đúng với bản vẽ đã được thiết kế sẵn.

• Bản vẽ kỹ thuật ứng dụng để có thể lắp ghép hoàn thành được sản phẩm.

• Bản vẽ sử dụng sản phẩm, công trình đúng với kỹ thuật và khoa học.

• Biết phương pháp khắc phục, sửa chữa các chi tiết, điện dân dụng hay những khu vực kết cấu cho công trình.

Đối với sản xuất

• Bản vẽ kỹ thuật chính là ngôn ngữ và phương tiện thông tin được sử dụng trong đời sống cũng như sản xuất.

• Được ứng dụng trong sản xuất hàng loạt những sản phẩm, thiết bị dụng cụ để có thể phục vụ cho cuộc sống.

Vừa rồi, chúng tôi đã chia sẻ cho bạn bản vẽ kỹ thuật là gì? Đồng thời chính là các bản vẽ kỹ thuật phổ biến hiện nay. Qua bài viết này chắc chắn bạn đã nắm bắt được rõ những thông tin cần thiết của bản vẽ kỹ thuật và những điều liên quan. Hy vọng rằng bài viết sẽ đem đến cho bạn những thông tin bổ ích và thú vị về khái niệm bản vẽ kỹ thuật.
